Zavorni sistemi paletnih regalovigrajo pomembno vlogo pri nadzoru premikanja palet skozi steze gravitacijskega toka. V regalnem sistemu s pretokom palet potujejo palete od strani nakladanja proti strani komisioniranja pod lastno težo, zato je treba gibanje nadzorovati, da se prepreči prevelika hitrost, močni udarci ali nestabilen tok palet.
Zavorni sistem ni posamezen sestavni del, ki se uporablja v vsakem nosilcu na povsem enak način. Glede na težo palete, globino voznega pasu, strukturo dna palete, razporeditev valjev in naklon regala lahko sistem za vzdrževanje nadzorovanega gibanja uporablja dušilne valje, regulatorje hitrosti, ločilnike palet, vodila in končne omejevalnike.
Iz tega razloga je treba nadzor hitrosti regala za pretok palet upoštevati v fazi načrtovanja sistema, namesto da bi ga dodali šele, ko se pojavijo operativne težave.
Hiter odgovor
Zavorni sistemi regalov za pretok palet nadzirajo hitrost palet, ko se tovor premika vzdolž nagnjenih gravitacijskih valjev. Dušilne naprave, zavorni valji, ločevalniki palet, vodila in pravilno zasnovan naklon voznega pasu delujejo skupaj, da ohranjajo premikanje palet gladko in nadzorovano. Končna konfiguracija mora biti usklajena s težo palete, strukturo palete, globino pasu in delovnimi pogoji.
Zakaj je nadzor hitrosti palet pomemben pri gravitacijskih regalih
Regal za pretok palet se pri premikanju shranjenih palet skozi pas regala opira na gravitacijo.
Brez ustreznega nadzora hitrosti lahko težka paleta med vožnjo po voznem pasu pospeši. Če paleta prehitro doseže komisionirni položaj, lahko povzroči prevelik udarec na sprednjo paleto, separator, strukturo regala ali skladiščeno blago.
Nadzorovano premikanje palete pomaga:
- Zmanjšajte čezmerno pospeševanje palete
- Omejite vpliv na položaj pobiranja
- Ohranite bolj dosleden razmik palet
- Podprite stabilen tok zalog FIFO
- Zmanjšajte nepotrebno obremenitev komponent stojala
- Izboljšajte vsakodnevno-{1}}delovanje skladišča
To je še posebej pomembno v globokih pasovih, aplikacijah s-težkimi obremenitvami in skladiščih s pogostim premikanjem palet.
Kako se paleta premika skozi pretočno regalo?

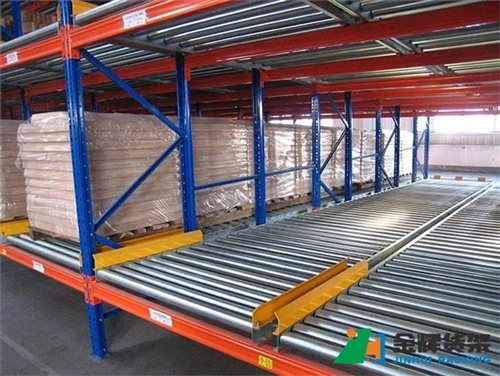

Tipičen pretočni regal za palete uporablja valjčne tire, nameščene pod rahlim naklonom.
Osnovno gibanje palete je:
Nakladalna stran → Gravity Roller Lane → Naprava za nadzor hitrosti → Ločevalnik palet → Položaj pobiranja
Ko viličar položi paleto na nakladalno stran, gravitacija povzroči, da se paleta premakne navzdol po voznem pasu.
Ko paleta potuje, valjčni sistem podpira obremenitev, medtem ko komponente za zaviranje ali blaženje pomagajo nadzorovati njeno hitrost. Na koncu komisioniranja ločilnik ali zaustavitveni mehanizem pomaga ohranjati predvideni položaj palete.
Ko je prva paleta odstranjena, se lahko naslednja paleta pomakne naprej v komisionirni položaj.
Za pregled celotnega sistema glejte našesistem pretočnih paletnih regalov.
Pravilno konfiguriran gravitacijski pas omogoča, da se palete premaknejo proti strani komisioniranja z nadzorovano hitrostjo.
Glavne komponente, ki se uporabljajo za nadzor hitrosti palete
Hitrost palete običajno nadzira kombinacija komponent regala in ne samo ena naprava.
1. Gravitacijski valji
Valji zagotavljajo površino premikanja palete.
Premer valja, razmik, material in razporeditev je treba izbrati glede na strukturo in obremenitev dna palete.
Če razmik med valji ni primeren, paleta morda ne bo imela stabilnega stika po celotnem pasu.
2. Dušilni valji ali zavorni valji
Dušilni valji so zasnovani tako, da zmanjšajo pospešek palete, ko se tovor premika po voznem pasu.
Postavljeni so lahko v izbranih intervalih, odvisno od zasnove voznega pasu.
Število in lokacija dušilnih naprav sta lahko odvisna od:
- Teža palete
- Globina voznega pasu
- Naklon stojala
- Konfiguracija valjev
- Struktura dna palete
- Zahtevana potovalna hitrost
3. Ločevalniki palet
Ločevalnik palet pomaga nadzorovati razmerje med prvo paleto na mestu komisioniranja in paletami za njo.
To lahko zmanjša pritisk zaradi sledečih palet in naredi pridobivanje bolj nadzorovano.
4. Vodilne tirnice
Vodilne tirnice pomagajo ohranjati poravnane palete, ko potujejo po voznem pasu.
Pravilna poravnava je pomembna, ker lahko paleta, ki se premika pod kotom, povzroči dodatno trenje ali moti strukturo regala.
5. Končne zapore in varnostne komponente
Končni postanki pomagajo določiti končni položaj palete in zagotavljajo dodatno fizično mejo na koncu voznega pasu.
Ne bi jih smeli obravnavati kot primarno metodo nadzora čezmerne hitrosti palet. Preden paleta doseže končni položaj, mora biti pravilno zaviranje.
Kako dušilne naprave nadzorujejo hitrost palete
Dušilna naprava ustvarja odpornost proti premikanju palete.
Ko paleta potuje čez zavorno komponento ali mimo nje, naprava zmanjša pospeševanje in pomaga ohranjati bolj dosledno hitrost gibanja.
Zavorni učinek mora biti dovolj močan, da nadzoruje paleto, vendar ne tako močan, da se paleta ustavi, preden doseže komisionirni položaj.
To ravnovesje je pomembno, ker lahko nezadostno zaviranje in pretirano zaviranje povzročita težave pri delovanju.
| Pogoj | Možen rezultat |
| Nezadostno zaviranje | Paleta se premika prehitro in povzroči močnejši učinek |
| Prekomerno zaviranje | Paleta se lahko ustavi, preden doseže komisionirni položaj |
| Pravilno zaviranje | Paleta se premika gladko in kontrolirano doseže komisionirni položaj |
Kateri dejavniki vplivajo na hitrost pretoka palet?
Hitrosti palete ni mogoče določiti samo z zavorno napravo.
Celotna zasnova voznega pasu vpliva na premikanje palete.
Teža palete
Težje palete na splošno ustvarjajo večjo gravitacijsko silo, ko se premikajo po nagnjenem pasu.
Konfiguracijo zaviranja je zato treba izbrati glede na dejansko težo naložene palete in ne glede na težo prazne palete.
Globina voznega pasu
Globlji pas daje paleti daljšo potovalno razdaljo.
Dolgi pasovi lahko zahtevajo dodatno blaženje ali točke-nadzora hitrosti za ohranjanje stabilnega gibanja po celotnem nosilcu.
Naklon proge
Kot valjčne steze vpliva na to, kako močno gravitacija premakne paleto naprej.
Večji naklon lahko poveča premikanje palete, medtem ko lahko nezadosten naklon povzroči, da se paleta ustavi, preden doseže sprednji položaj.
Končni naklon je treba določiti glede na celotno konfiguracijo palete in valja, namesto da bi uporabili en fiksni kot za vsak projekt.
Spodnja struktura palete
Osnova palete določa, kako se tovor dotika valjev.
Lesene palete, plastične palete in jeklene palete imajo lahko zelo različne strukture dna.
Dosleden stik z valji pomaga ohranjati bolj gladko gibanje, medtem ko lahko poškodovane ali nepravilne podlage palete povzročijo nestabilno vožnjo.
Razmik med valji
Valji morajo zagotavljati zadostno oporo pod paleto.
Če je razmik preširok za strukturo dna palete, se lahko paleta neenakomerno premika ali pretirano vibrira.
Porazdelitev shranjene obremenitve
Paleta z neenakomerno razporejenim blagom se lahko obnaša drugače kot paleta z enakomerno obremenitvijo.
Zato so podatki o dejanski naloženi paleti pomembni pri načrtovanju sistema.
Težke palete zahtevajo skrbnejši nadzor hitrosti
Težke palete lahko postavijo večje zahteve za sistem gravitacijskega toka.
Ko se teža palete poveča, bodo inženirji morda morali pregledati:
- Nosilnost valja
- Zmogljivost dušilne naprave
- Število zavornih točk
- Naklon voznega pasu
- Zasnova separatorja palet
- Strukturna zmogljivost stojala
Preprosto dodajanje močnejših valjev ne reši samodejno težav s hitrostjo palet.
Paleto, valje, zavorni sistem, separatorje in strukturo stojala je treba oceniti kot en sistem.
Zakaj stanje palete vpliva na zavorno zmogljivost
Celo pravilno zasnovan zavorni sistem morda ne bo dosledno deloval, če so palete same poškodovane.
Upravljavci skladišč morajo preveriti:
- Polomljeni leseni tekači
- Zvita paletna podlaga
- Štrleči nohti
- Počene plastične palete
- Komponente upognjene jeklene palete
- Nepravilne spodnje površine
- Nestabilne ali neenakomerno porazdeljene obremenitve
Poškodovana paleta lahko poveča trenje, izgubi stik z valji ali postane napačno poravnana znotraj pasu.
Iz tega razloga mora biti pregled palet del običajnega delovanja regala za pretok palet.
Kako separatorji palet izboljšajo nadzor pretoka
Ločevalnik palet je še posebej pomemben na komisioniranem koncu pretočnega pasu.
Ko je na istem pasu shranjenih več palet, lahko zadnje palete ustvarijo pritisk naprej na prvo paleto.
Pravilno konfiguriran ločilnik lahko pomaga:
- Ohranite razdaljo med paletami
- Zmanjšajte pritisk na mestu pobiranja
- Podpora za nadzorovano sprostitev palete
- Naredite prevzem viličarja bolj predvidljiv
Ko je sprednja paleta odstranjena, separator omogoča, da se naslednja paleta premakne naprej v skladu z predvidenim zaporedjem.
Pogoste težave s hitrostjo pretoka palet
1. Paleta se premika prehitro
To se lahko zgodi, če naklon voznega pasu, teža palete in konfiguracija zaviranja niso pravilno usklajeni.
Možna področja, ki jih je treba pregledati, vključujejo dušilne naprave, razmik med zavorami in težo palete.
2. Paleta se ustavi, preden doseže komisionirno stran
Prekomerno trenje, nezadosten naklon voznega pasu, poškodovane palete ali prekomerno zaviranje lahko paleti preprečijo dokončanje vožnje.
3. Paleta se premika neenakomerno
Neenakomerno dno palete, neenakomerna porazdelitev obremenitve ali neustrezna razdalja med valji lahko povzroči neenakomerno gibanje.
4. Paleta premočno udari v sprednji položaj
To lahko pomeni nezadosten nadzor hitrosti ali neustrezno konfiguracijo zaviranja.
5. Paleta postane napačno poravnana
Treba je pregledati dimenzije palet, vodila, razporeditev valjev in stabilnost tovora.
6. Različne teže palet se obnašajo drugače
Proga, zasnovana za eno težo palete, lahko deluje drugače, ko se uvedejo znatno lažje ali težje palete.
Skladišča s širokim razponom teže palet bi morala to informacijo zagotoviti med načrtovanjem sistema.

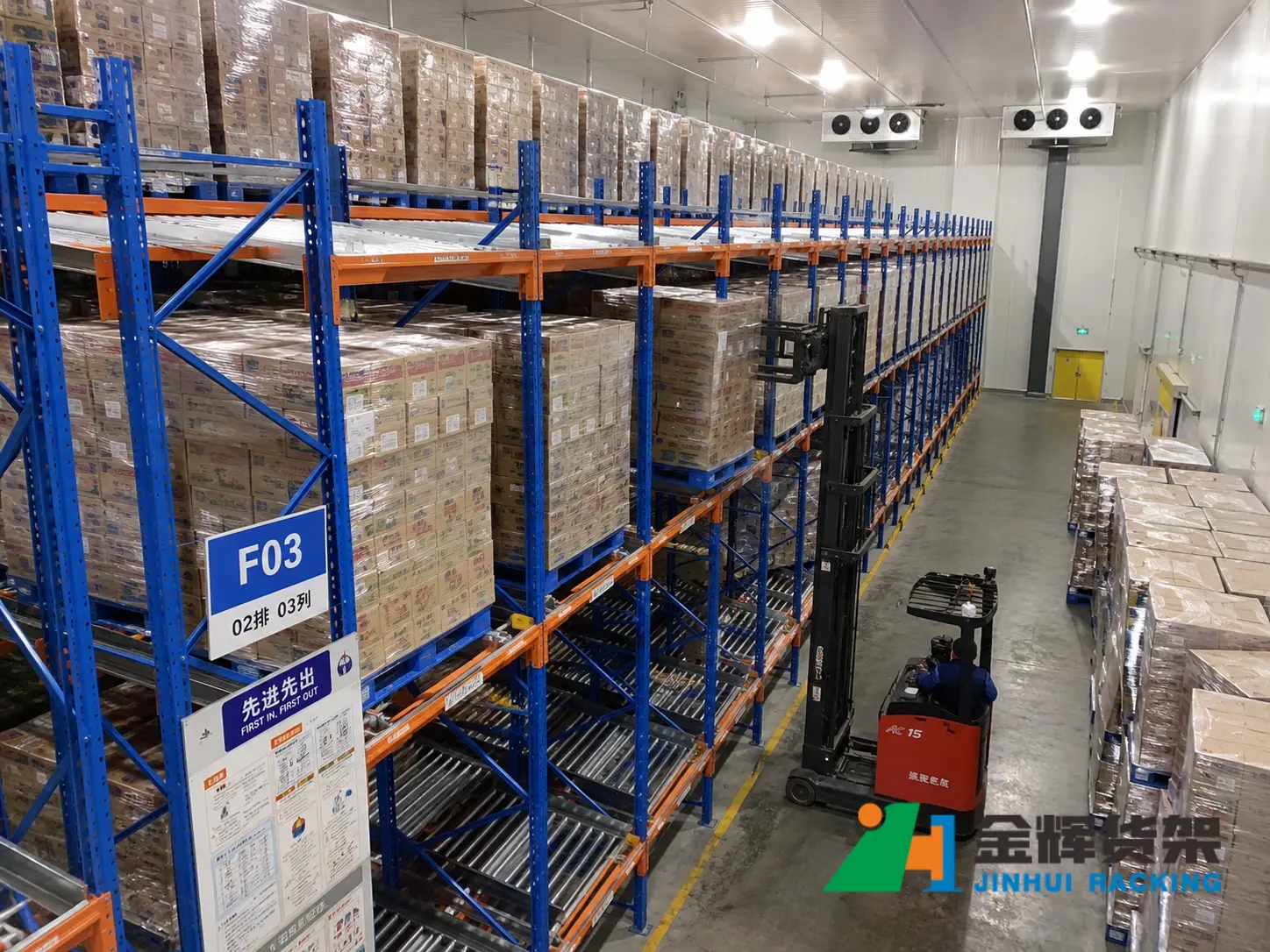

Sistemi za zaviranje hladilnice in pretoka palet
Paletni pretočni regalise pogosto uporablja v hladilnicah, ker lahko shranjevanje FIFO z visoko-gostoto pripomore k boljši uporabi hlajenega skladiščnega prostora.
Hladna okolja lahko uvedejo dodatne načrtovalske premisleke, vključno z:
- Delovni pogoji pri-nizkih temperaturah
- Obnašanje materiala palete
- Delovanje valjev in ležajev
- Vlaga in kondenzacija
- Primernost mazanja
- Dostop za vzdrževanje
Komponente, ki se uporabljajo v pretočnem pasu, je zato treba izbrati glede na dejansko skladiščno okolje.
Kako izbrati zavorno konfiguracijo paletnega regala
1. korak: potrdite dimenzije palete
Navedite dolžino, širino, višino palete in smer vstopa viličarja.
2. korak: potrdite največjo obremenjeno težo
Sistem je treba oceniti glede na največjo delovno težo palete.
3. korak: Zagotovite fotografije dna palete
Fotografije spodnje strani pomagajo inženirjem oceniti zahteve glede stika z valji in podpore.
4. korak: Določite globino voznega pasu
Potrdite, koliko palet je treba shraniti na vsakem pasu.
5. korak: Potrdite pogoje skladišča
Navedite informacije o normalni temperaturi, hladilnici, vlažnosti ali drugih pogojih delovanja.
6. korak: potrdite zahteve FIFO
Delovni tok nakladanja in komisioniranja je treba jasno opredeliti, preden je postavitev regala dokončana.
7. korak: Preglejte celotno pretočno pot
Valji, dušilne naprave, separatorji, vodila, omejevalniki in struktura stojala morajo biti zasnovani skupaj.
Katere informacije bi morali zagotoviti kupci?
Za oblikovanje ustreznega paletnega pasu in konfiguracije zaviranja zagotovite:
- Dimenzije palete
- Največja teža naložene palete
- Fotografije strukture dna palete
- Fotografije izdelkov in palet
- Zahtevane palete na stezo
- Skupno število potrebnih paletnih mest
- Dimenzije skladišča
- Skladiščna višina
- Informacije o viličarju
- Operativne zahteve FIFO
- Hladna temperatura skladiščenja, če je primerno
Te podrobnosti omogočajo, da zasnova stojala temelji na dejanskih pogojih delovanja in ne na splošnih predpostavkah.
Zaviranje toka palet bi moralo biti zasnovano kot del celotnega sistema
Pogosta napaka je ocenjevanje zavornih komponent ločeno od preostalega dela paletnega regala.
V praksi več elementov deluje skupaj:
| Sistemski element | Glavna funkcija |
|---|---|
| Gravitacijski valji | Podprite in premikajte palete po voznem pasu |
| Dušilna naprava | Nadzoruje pospešek palete in hitrost potovanja |
| Ločevalnik palet | Ohranja razmik palet na koncu komisioniranja |
| Vodilne tirnice | Pomagajte vzdrževati poravnavo palet |
| Nagib voznega pasu | Zagotavlja gravitacijsko silo za premikanje palete |
Najboljši rezultat delovanja izhaja iz ujemanja teh komponent s pogoji palete in skladišča.
Rešitve regalov za pretok palet podjetja Jinhui Rack
Jinhui Rack zagotavlja prilagojenosistemi pretočnih paletnih regalovza skladišča, ki zahtevajo-skladiščenje palet FIFO z visoko gostoto.
Naša inženirska ekipa lahko oceni dimenzije palet, težo palet, strukturo dna, globino voznega pasu, konfiguracijo valjev, zahteve za zaviranje in postavitev skladišča, preden pripravi predlog regala.
Jinhui ponuja tudi industrijske sisteme paletnih regalov za različne zahteve glede skladiščenja palet in obratovanja skladišč.
Zagotavljanje natančnih informacij o paletah na začetku projekta pomaga izboljšati ustreznost končne konfiguracije voznega pasu.
Končne misli
Zavorni sistem regala za pretok palet pomaga nadzirati premikanje palet, tako da-skladiščenje s pomočjo gravitacije ostane gladko, predvidljivo in primerno za vsakodnevno skladiščno delovanje.
Dušilne naprave, valji, separatorji, vodila, naklon voznega pasu in značilnosti palet vplivajo na to, kako hitro se paleta premika skozi regal.
Zaradi tega se zavorne komponente ne smejo izbrati neodvisno. Oblikovati jih je treba skupaj s težo palete, strukturo dna, globino pasu, konfiguracijo regala in delovnim okoljem.
Z zagotavljanjem popolnih informacij o paletah in skladišču pred proizvodnjo lahko kupci pridobijo sistem pretoka palet, ki se bolje ujema z njihovimi dejanskimi zahtevami glede skladiščenja.
