Paletni regal je morda videti kot preprosta kombinacija pokončnih okvirjev in vodoravnih nosilcev, vendar je povezava med temi komponentami ključnega pomena za način sestavljanja in upravljanja regala. Ena izmed pogosto uporabljenih povezovalnih zasnov je kapljičasta povezava paletnih regalov, ki uporablja posebno oblikovane odprtine v pokončnih in ujemajočih se konektorjih.
Za razliko od varjenih povezav je povezava paletnih regalov-v slogu solze zasnovana okoli modularnih komponent. To omogoča spreminjanje nivojev nosilcev in konfiguracijo regalov za različne zahteve glede shranjevanja, hkrati pa ohranja ponovljivo povezavo med nosilcem in pokončnim stojalom.
Ta priročnik pojasnjuje, kako delujejo priključki paletnih regalov v obliki solze, kaj počnejo glavne komponente, kako jih pregledati in kaj morajo upravljavci skladišč upoštevati pri zamenjavi ali spreminjanju komponent regalov.

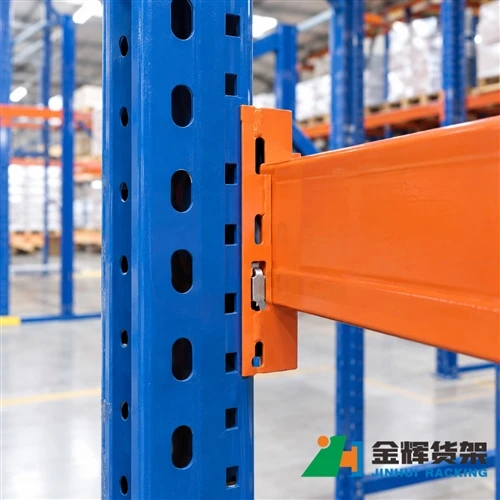

Kaj je povezava paletnega regala Teardrop?
Kapljasta povezava paletnega regala je mehanska povezava-z-pokončnim nosilcem, ki uporablja oblikovane odprtine v pokončnem stebru in ustrezne konektorje, pritrjene na konec nosilca regala.
Odprtina je običajno oblikovana z večjim zgornjim delom in ožjim spodnjim delom. Konektor žarka se namesti v odprtino in nato namesti v delovni položaj.
Ta zasnova omogoča povezavo nosilca s pokončnim nosilcem brez trajnega varjenja nosilca na okvir. Rezultat je modularna struktura regalov, v kateri je mogoče nivoje gred prilagoditi glede na zahteve glede skladiščenja.
Kako deluje povezava Teardrop Rack?
Osnovna povezava vključuje dve primarni komponenti: pokončni steber in konektor nosilca.
Stojalo vsebuje vrsto posebno oblikovanih priključnih odprtin. Nosilec ima na obeh koncih pritrjene priključke. Med montažo se konektorji vstavijo v ustrezne odprtine in namestijo na svoje mesto.
Ko je povezava pravilno vpeta, omogoča, da nosilec deluje kot del celotne strukture stojala.
Splošno zaporedje povezav je mogoče razumeti kot:
Pokončna odprtina → priključek nosilca → povezava sedečega nosilca
Natančna oblika konektorja, oblika odpiranja in način vpetja so odvisni od posameznega sistema regalov. Komponente je zato treba uskladiti z zasnovo stojala, namesto da bi jih obravnavali kot univerzalno zamenljive.
Zakaj so kapljičaste povezave priljubljene v paletnih regalih?
Glavna prednost povezave v slogu solze-je modularnost. Zahteve glede skladiščenja se pogosto spreminjajo, ko se spreminjajo zaloge, velikosti palet in načini delovanja.
Modularna povezava tramov omogoča prilagajanje ravni shranjevanja brez ponovne izdelave celotnega pokončnega okvirja.
Druge možne prednosti vključujejo:
- Hitra montaža regalnih nosilcev in pokončnih okvirjev.
- Nastavljivi položaji žarkov.
- Modularna konfiguracija stojala.
- Priročna razširitev združljivih regalov.
- Enostaven dostop do nosilca-do-pokončnih priključnih točk med pregledom.
Zaradi teh prednosti je ta vrsta povezave primerna za skladišča, ki potrebujejo prilagodljive konfiguracije skladiščenja palet.
Glavni sestavni deli priključka paletnega regala Teardrop
| Komponenta | funkcija |
|---|---|
| Pokončni steber | Zagotavlja navpični strukturni element, ki vsebuje odprtine za povezavo tramov. |
| Žarek | Zagotavlja vodoravno podporo za paletne obremenitve in povezuje pokončne okvirje. |
| Beam Connector | Zagotavlja mehansko povezavo med koncem nosilca in pokončnim stebrom. |
| Odpiranje povezave | Zagotavlja oblikovano pritrdilno točko za priključek žarka. |
| Varnostna zaklepna komponenta | Pomaga preprečiti nenamerno odklop žarka, kjer to zahteva zasnova stojala. |
Te komponente morajo delovati skupaj kot združljiv sistem. Samo videz dveh komponent ni dovolj za potrditev, da ju je mogoče varno uporabljati skupaj.
Kako kapljaste pokončne luknje vplivajo na pozicioniranje žarka
Pokončne povezovalne odprtine določajo, kje lahko nosilec postavite navpično.
Ker so odprtine razporejene v ponavljajočih se intervalih vzdolž pokončnega nosilca, lahko skladišče med konfiguracijo regala izbere različne ravni nosilcev.
To je uporabno, kadar se višine palet razlikujejo. Na primer, skladišče lahko potrebuje eno ureditev za enoten inventar palet in drugo ureditev, ko so izdelki različnih višin shranjeni v istem sistemu regalov.
Vendar mora pozicioniranje žarka vedno slediti zasnovi stojala in zahtevani konfiguraciji. Premikanje nosilca preprosto zato, ker je odprtina fizično na voljo, ne pomeni samodejno, da je nastala konfiguracija primerna za predvideno obremenitev shranjevanja.
Kapljičasta povezava v primerjavi z zvarjeno povezavo
Najbolj očitna razlika je način pritrditve nosilca na pokončni nosilec.
Povezava v slogu solze- uporablja mehanski spojnik in oblikovane pokončne odprtine, medtem ko se varjena konstrukcija opira na trajne varjene spoje med strukturnimi členi.
Pri skladiščnih paletnih regalih lahko modularna mehanska povezava zagotovi večjo prilagodljivost, ko je treba prilagoditi nivoje skladiščenja ali ko so potrebna dodatna združljiva ležišča.
Vendar pa mora izbira izvedbe povezave temeljiti na celotnem sistemu regalov in ne samo na videzu povezave.
Kaj naredi povezavo s kapljičastim žarkom varno?
Pravilno delujoča povezava je odvisna od tega, ali je konektor nosilca pravilno vpet v pokončno odprtino in ali so komponente združljive s sistemom regalov.
Povezava ne sme temeljiti na improviziranih delih, poškodovanih konektorjih ali spremenjenih pokončnih odprtinah.
Med inšpekcijskim pregledom mora osebje skladišča iskati:
- Pravilen vpetje med konektorjem žarka in pokončnim delom.
- Vidna poškodba konektorja.
- Poškodba ali deformacija okrog pokončne odprtine.
- Manjkajoče ali poškodovane komponente zaklepanja.
- Nepričakovan premik na priključku.
- Dokazi udarca viličarja.
Če je povezava videti poškodovana ali se ne zaskoči pravilno, je treba prizadeto stojalo oceniti pred nadaljnjo normalno uporabo.
Zakaj se morajo konektorji nosilcev ujemati s pokončnimi nosilci
Eden najpomembnejših dejavnikov pri zamenjavi komponent paletnega regala je združljivost.
Različni proizvajalci regalov in modeli regalov lahko uporabljajo različne pokončne profile, vzorce odpiranja, dimenzije konektorjev, ureditve zaklepanja in oblike nosilcev. Dve komponenti sta lahko videti podobni, medtem ko imata različno geometrijo povezave.
Iz tega razloga nadomestnega nosilca ne bi smeli izbrati preprosto zato, ker se zdi, da se njegov konektor prilega pokončni odprtini.
Celotno povezavo je treba preveriti glede združljivosti z obstoječim sistemom regalov.
Kako pregledati povezave regalov za palete Teardrop
Rutinski pregled lahko pomaga prepoznati vidne težave, preden se razvijejo v večje težave z regali.
Začnite s pregledom povezave med vsakim koncem nosilca in pokončnim delom. Žarek mora izgledati pravilno nameščen, konektor pa ne sme kazati očitnih deformacij ali poškodb.
Nato preglejte okoliško pokončno območje za:
- Deformirane priključne odprtine.
- Razpoke ali vidne poškodbe.
- Sledi udarcev viličarjev.
- Premik žarka.
- Manjkajo komponente zaklepanja.
- Znaki nepooblaščenega spreminjanja.
Pregled mora zajemati oba konca žarka, ker težava na enem koncu morda ne bo takoj očitna, ko gledate nasprotno stran.
Pogoste težave s povezavami Teardrop Rack
Poškodovani priključki žarka
Udarec viličarja, nepravilno ravnanje ali predhodna poškodba lahko deformirajo konektor nosilca. Poškodovan konektor se morda ne bo pravilno zaskočil v pokončni nosilec.
Poškodovane pokončne odprtine
Odprtina v pokončnem delu je del priključnega vmesnika. Če je bilo območje okoli odprtine upognjeno ali kako drugače poškodovano, je treba povezavo oceniti, preden žarek ostane v uporabi.
Manjka varnostna ključavnica
Če zasnova stojala uporablja zaklepno komponento, mora biti ključavnica prisotna in pravilno nameščena. Manjkajoče komponente zaklepanja ne smete prezreti.
Nepravilna zamenjava nosilca
Zamenjava poškodovanega nosilca z vizualno podobno komponento lahko povzroči težave z združljivostjo, če se konektor ali konfiguracija nosilca ne ujema z obstoječim stojalom.
Spremenjene pokončne odprtine
Vrtanje, rezanje, povečevanje ali drugačno spreminjanje pokončnih odprtin lahko spremeni prvotno zasnovo povezave. Strukturnih elementov stojala ne smete spreminjati brez ustreznega inženirskega dovoljenja.
Ali je mogoče premakniti tramove Teardrop Rack?
Ena od praktičnih prednosti modularnega stojala v slogu solze-je zmožnost spreminjanja nivoja nosilca, ko je sistem stojala zasnovan za nastavljivo konfiguracijo.
Vendar pa spremembe položaja žarka ne bi smeli obravnavati kot preprosto premikanje žarka v katero koli priročno odprtino.
Preden spremenite raven shranjevanja, upoštevajte:
- Višina palete.
- Zahtevano dovoljenje.
- Obremenitev shrambe.
- Zahteve za delovanje viličarja.
- Celotna konfiguracija stojala.
- Veljavne zahteve glede oblikovanja stojala.
Novi položaj nosilca mora ostati skladen z odobreno konfiguracijo stojala in zahtevami glede delovanja.
Kaj preveriti pri zamenjavi nosilnega nosilca Teardrop
Ko je treba tram zamenjati, je prvi korak natančna identifikacija obstoječega sistema regalov.
Preden naročite zamenjavo, preverite dolžino nosilca, profil nosilca, konfiguracijo konektorja, pokončni vzorec odpiranja in druge ustrezne značilnosti.
Prav tako je pomembno ugotoviti, ali je zamenjava namenjena ujemanju z obstoječim regalom ali pa skladišče načrtuje večjo spremembo.
Pri večjih spremembah je treba pregledati celotno konfiguracijo stojala, namesto da bi zamenjali posamezne komponente brez upoštevanja preostale strukture.
Ali je mogoče mešati komponente Teardrop Rack različnih znamk?
Nikoli ne bi smeli domnevati združljivosti samo zato, ker dve komponenti stojala uporabljata izraz "solza".
Različni sistemi imajo lahko različno geometrijo povezav, jeklene profile, dimenzije lukenj, oblike konektorjev in ureditev zaklepanja.
Mešanje komponent iz različnih sistemov brez tehničnega preverjanja lahko torej povzroči neustrezno povezavo.
Pri zamenjavi komponent je najvarnejši pristop identificirati sistem stojala in potrditi združljivost s proizvajalcem ali kvalificiranim strokovnjakom za stojalo.
Kapljičaste povezave in razširitev skladiščnih regalov
Modularne povezave nosilcev lahko naredijo razširitev paletnih regalov bolj praktično, če so nove komponente združljive z obstoječim sistemom.
Na primer, skladišče lahko doda skladiščne prostore, ko se obseg zalog poveča. Vendar bi morala razširitev upoštevati več kot samo povezavo.
Postavitev skladišča, poravnavo regalov, stanje tal, obremenitev palet, razporeditev prehodov, delovanje viličarja in celotno strukturno konfiguracijo je treba pregledati kot del širitve.
JINHUI ponuja rešitve za paletne regale po meri za skladišča z različnimi zahtevami glede skladiščenja in postavitvami. Njegovi selektivni sistemi paletnih regalov so zasnovani glede na dimenzije skladišča, zahteve glede palet, zahteve glede tovora in operacije viličarja.
Raziščite selektivne sisteme paletnih regalov JINHUI.
Kontrolni seznam za pregled povezave paletnega regala Teardrop
- Preverite, ali je priključek žarka pravilno vpet.
- Preglejte oba konca vsakega žarka.
- Poiščite poškodovane ali deformirane priključke.
- Preverite pokončne odprtine za vidne poškodbe.
- Potrdite, da so prisotne zahtevane komponente zaklepanja.
- Poiščite znake udarca viličarja.
- Preverite premik žarka ali neobičajno gibanje.
- Ne vrtajte, režite ali spreminjajte pokončnih odprtin brez odobritve.
- Pred namestitvijo preverite nadomestne komponente.
- Ne mešajte komponent stojala, ne da bi potrdili združljivost.
Pogosta vprašanja o povezavah paletnih regalov Teardrop
Kaj je priključek za paletne regale Teardrop?
To je mehanska povezava-z-pokončnim nosilcem, ki uporablja oblikovane odprtine v pokončnih in ustreznih konektorjih, pritrjenih na nosilni nosilec.
Zakaj se uporabljajo priključki s kapljičnim stojalom?
Zagotavljajo modularno povezavo, ki lahko omogoča prilagajanje ravni žarkov in spreminjanje konfiguracije stojala, ko je sistem zasnovan za ta namen.
Ali lahko kateri koli žarek solze prilega kateri koli solzici pokonci?
Ne. Podobni-kapljasti priključki imajo lahko različne dimenzije in oblike konektorjev. Pred mešanjem ali zamenjavo komponent je treba preveriti združljivost.
Kaj naj storim, če je kapljična povezava poškodovana?
Preglejte konektor nosilca, pokončno odprtino, zaklepne komponente in okoliško strukturo. Če je prisotna strukturna poškodba, je treba prizadeto stojalo pred nadaljnjo uporabo oceniti.
Ali lahko izvrtam dodatne luknje v solzico pokončno?
Pokončnih odprtin ne smete spreminjati brez ustreznega tehničnega dovoljenja, ker lahko spremembe vplivajo na prvotno povezavo omare in konstrukcijsko zasnovo.
Ali so kapljičaste povezave primerne za skladiščne paletne regale?
Povezave v obliki solze{0}}se pogosto uporabljajo v modularnih zasnovah paletnih regalov, vendar je primernost odvisna od celotnega sistema regalov, združljivosti komponent, zahtev glede shranjevanja in načrtovane konfiguracije.
Izberite združljive komponente stojala za zanesljivo povezavo
Kapljičasta povezava je več kot preprosta luknja-in-kavelj. Je pomemben vmesnik med nosilcem paletnega regala in pokončnim okvirjem, njegovo delovanje pa je odvisno od pravilne geometrije komponent, pravilnega vklopa, zaklepnih komponent in stanja okoliške strukture regala.
Za upravljavce skladišč so najpomembnejše prakse redno pregledovanje povezav nosilcev, odzivanje na poškodbe zaradi udarcev, izogibanje nepooblaščenim spremembam in preverjanje združljivosti pred zamenjavo komponent regala.
Pri načrtovanju novega projekta paletnih regalov ali širitvi obstoječega skladišča je treba razmisliti o popolni konfiguraciji regalov, namesto da bi izbirali posamezne komponente ločeno.
